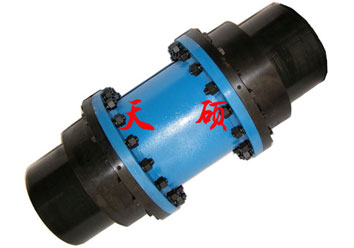

    TGS高速鼓形齒聯軸器

    產品型號說明 聯軸器的編號由五段組成，例如: A段：表示聯軸器特征，由字母組成 B段：表示聯軸器型號的編號 C段：表示主、從動機軸端配合軸徑和長度，字母含義如下表 字母 含義
    訂購熱線：400-999-0822

    產品型號說明

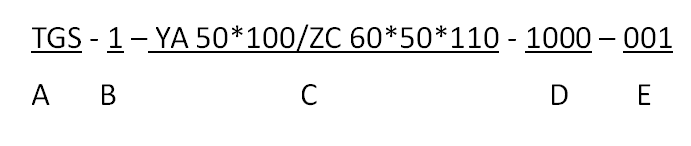

    聯軸器的編號由五段組成，例如:


    A段：表示聯軸器特征，由字母組成
    B段：表示聯軸器型號的編號
    C段：表示主、從動機軸端配合軸徑和長度，字母含義如下表

    字母

    含義(GB3852)

    字母

    含義(GB3852)

    Y

    J

    J1

    Z

    Z1

    Y型-長圓柱形軸孔

    J型-有沉孔的短圓柱形軸孔

    J1型-無沉孔的短圓柱形軸孔

    Z型-有沉孔的圓錐形軸孔

    Z1型-無沉孔的圓錐形軸孔

    A

    B

    B1

    C

    D

    A型-平鍵單鍵槽

    B型-120o布置平鍵雙鍵槽

    B1型-180o布置平鍵雙鍵槽

    C型-圓錐形軸孔平鍵單鍵槽

    D型-圓柱形軸孔普通切向鍵鍵槽



    D段：表示主從動機軸端間距離
    E 段：表示該聯軸器設計號（或用戶機組號）


    結構特點

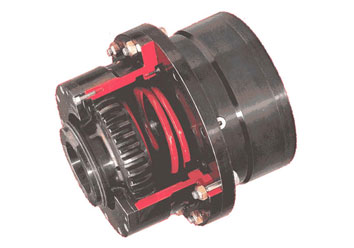

    TGS高速鼓形齒聯軸器是由齒數相同的內齒圈和帶外齒的半聯軸器及中間軸等零件組成，通過特殊的結構設計和改進的鼓形齒齒形設計，以及在加工精度及動平衡等級上的嚴格要求，能夠滿足在傳動領域上高轉速工況下的動態特性要求。
    鼓形齒聯軸器在工作時，兩周產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率損耗，因此，鼓形齒聯軸器需在有良好潤滑和密封的狀態下工作。對于較高轉速的工況，建議采用稀油潤滑的方式強制潤滑，有利于熱量的擴散，降低齒面溫度，提供齒的使用壽命，推薦安裝天碩公司數據表中的最低潤滑油量提供潤滑油。


    應用范圍
    鼓形齒聯軸器是機械工業基礎件之一，多用于重載，要求效率高以及兩聯軸器有較大調整誤差和擺角的傳動中，鼓形齒聯軸器在生產實踐中愈來愈被人們所重視，它可以補償兩連接軸因軸線不重合而形成的角度，軸向和徑向安裝誤差，允許兩個軸有一定的位移。其轉動方向可以為順時鐘，也可以為逆時針，它可以水平方向傳動，也可以在特殊結構下垂直傳動，在一般機器制造業中具有較大的優點，特別是在下列條件下尤其顯得優越：間歇運動的機械；傳動負荷較大的機械；兩聯接軸有較大的調整誤差等等。基于上述特點，鼓形齒聯軸器被廣泛用于冶金、礦山、軋鋼等行業，對于高速鼓形齒聯軸器，還可以應用于燃?xì)廨啓C(jī)的軸系傳動等。

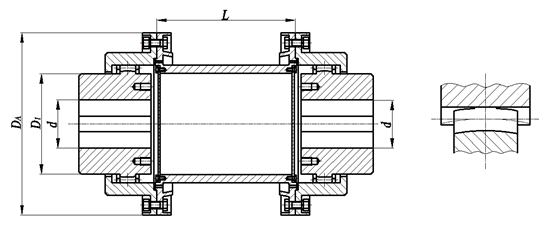

    型號

    公稱轉矩

    kNm

    轉速

    rpm

    軸徑d

    mm

    DA

    mm

    D1

    mm

    Lmin

    mm

    潤滑油量

    Q/min

    TGS4

    4.5

    6150

    30～80

    215

    110

    100

    24

    TGS5

    7.1

    5400

    35～90

    245

    125

    105

    33

    TGS6

    10

    4540

    40～100

    275

    140

    115

    39

    TGS7

    14

    3960

    50～110

    295

    155

    120

    48

    TGS8

    20

    3580

    55～125

    325

    175

    135

    61

    TGS9

    25

    3210

    65～140

    350

    196

    155

    69

    TGS10

    40

    2930

    75～160

    395

    224

    155

    101

    TGS11

    56

    2590

    85～180

    430

    252

    175

    125

    TGS12

    80

    2320

    120～200

    480

    280

    205

    159

    TGS13

    112

    2060

    140～220

    520

    308

    205

    198

    TGS14

    16

    1830

    160～260

    585

    364

    240

    251

    TGS15

    224

    1740

    160～280

    630

    392

    240

    335

    TGS16

    280

    1610

    180～300

    685

    420

    260

    387

    TGS17

    355

    1520

    200～320

    730

    448

    280

    463

    TGS18

    450

    1350

    220～360

    785

    504

    300

    522

    TGS19

    560

    1260

    240～380

    840

    532

    350

    605

    TGS20

    710

    1150

    260～400

    890

    560

    350

    701

    TGS21

    800

    1070

    280～440

    935

    616

    350

    735

    TGS22

    900

    1010

    320～460

    975

    644

    400

    781

    TGS23

    1000

    960

    360～500

    1015

    700

    400

    824

    TGS24

    1250

    890

    380～520

    1065

    728

    400

    955

    TGS25

    1550

    830

    400～540

    1145

    756

    450

    1105

    TGS26

    1850

    770

    440～580

    1195

    812

    450

    1223

    TGS27

    2150

    710

    460～600

    1240

    840

    450

    1311
