TLW系列W型膠塊聯軸器

膠塊聯軸器產品型號說明聯軸器的編號由五段組成，例如: A段：表示聯軸器特征，由字母組成 B段：表示聯軸器的最大外徑 C段：表示主、從動機軸端配合軸徑和長度，各字母含義如下

訂購熱線：400-999-0822

產品詳情

膠塊聯軸器產品型號說明

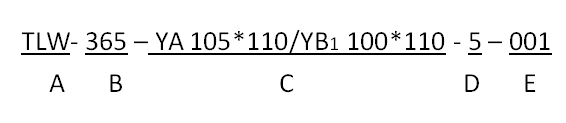

聯軸器的編號由五段組成，例如:

膠塊聯軸器

A段：表示聯軸器特征，由字母組成

B段：表示聯軸器的最大外徑

C段：表示主、從動機軸端配合軸徑和長度，各字母含義如下表

字母

含義(GB3852)

字母

含義(GB3852)

Y型-長圓柱形軸孔

J型-有沉孔的短圓柱形軸孔

J1型-無沉孔的短圓柱形軸孔

Z型-有沉孔的圓錐形軸孔

Z1型-無沉孔的圓錐形軸孔

?B1

A型-平鍵單鍵槽

B型-120o布置平鍵雙鍵槽

B1型-180o布置平鍵雙鍵槽

C型-圓錐形軸孔平鍵單鍵槽

D型-圓柱形軸孔普通切向鍵鍵槽

D段：表示主從動機軸端間距離

E?段：表示該聯軸器設計號（或用戶機組號）

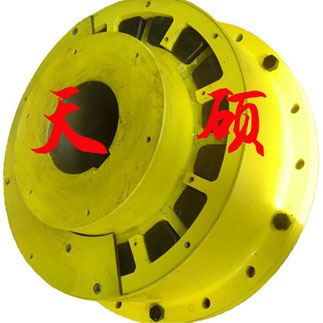

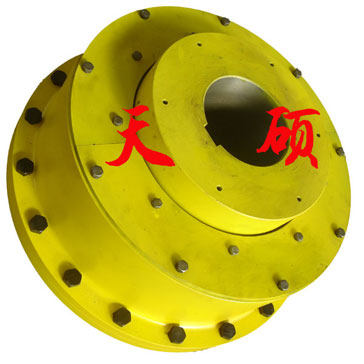

TLW系列W型膠塊聯軸器結構特點

W型膠塊聯軸器廣泛應用與內燃機機組、變頻機組、同步電機機組、往復機機組、活塞式壓縮機機組。其主要特點有傳遞扭矩能力大，吸收不對中能力強，可消除機組由于不對中引起的振動、沖擊，無需潤滑，拆裝方便，能夠應用與惡劣環境中(如潮濕、砂礫、高溫)，可提高使用機組壽命，便于檢修。

??????

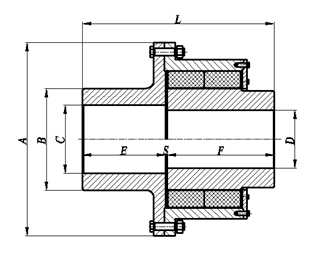

W型膠塊聯軸器的基本參數和主要尺寸

型號	公稱扭矩(Nm)	許用轉速	A (mm)	B (mm)	C/D (mm)	E/F (mm)	S (mm)	L (mm)	重量(Kg)	轉動慣量(kg.)
TLW265	900	4300	265	120	80	80	4	164	26	17.6
TLW305	1700	3700	305	142	95	95	4	194	45	35.6
TLW365	3200	3200	365	170	115	120	4	244	76	85.2
TLW435	4500	2700	435	195	130	135	6	276	117	166.5
TLW455	7600	2600	455	217	145	150	6	306	135	226.3
TLW535	11000	2300	535	262	175	180	6	366	230	558.2
型號	公稱扭矩(Nm)	許用轉速	A (mm)	B (mm)	C/D (mm)	E/F (mm)	S (mm)	L (mm)	重量(Kg)	轉動慣量(kg.)
TLW575	17000	2000	575	307	205	210	8	428	303	865.2
TLW645	26000	1850	645	330	220	230	8	468	450	1564.2
TLW695	36000	1750	695	350	235	245	8	498	565	2213.5
TLW755	48000	1600	755	397	265	275	10	560	715	3282.2
TLW805	61000	1500	805	427	285	285	10	580	892	4572.1
TLW895	88000	1350	895	517	345	345	10	700	1233	7944.1
TLW985	115000	1200	985	562	375	375	12	772	1783	13826.3
TLW1065	185000	1100	1065	607	405	425	12	862	2479	22401
TLW1155	260000	1000	1155	667	445	455	12	922	3182	33120

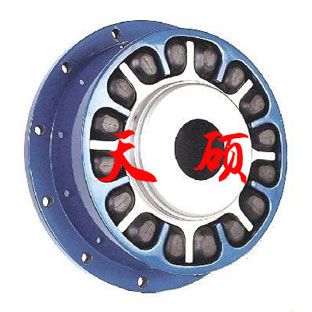

TLC系列C型膠塊聯軸器

C型膠塊聯軸器具有W型膠塊聯軸器相同的結構和特性：廣泛應用與內燃機機組、變頻機組、同步電機機組、往復機機組、活塞式壓縮機機組。其主要特點有傳遞扭矩能力大，吸收不對中能力強，可消除機組由于不對中引起的振動、沖擊，無需潤滑，拆裝方便，能夠應用與惡劣環境中(如潮濕、砂礫、高溫)，可提高使用機組壽命，便于檢修。另外C型膠塊具有更大彈性。?
